HOME ＞ チャックメーカーから生爪・ジョーナットを探す ＞ 北川用生爪・ジョーナット（北川鉄工所） ＞ SK（小径）シリーズ　スクロールチャック用生爪

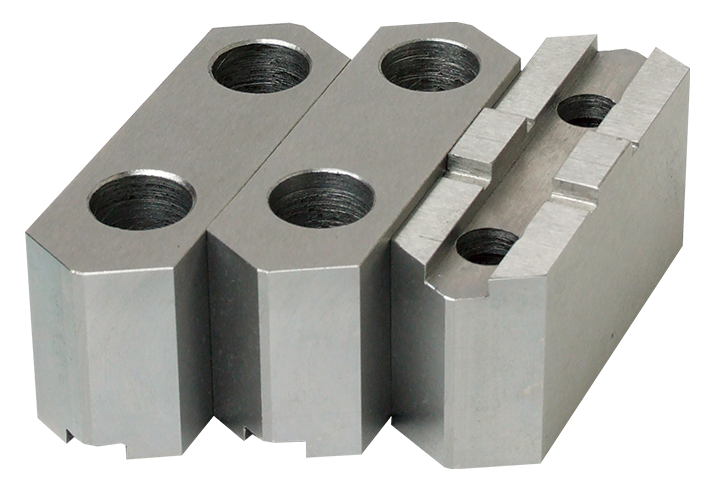

SK（小径）シリーズ

スクロールチャック用生爪

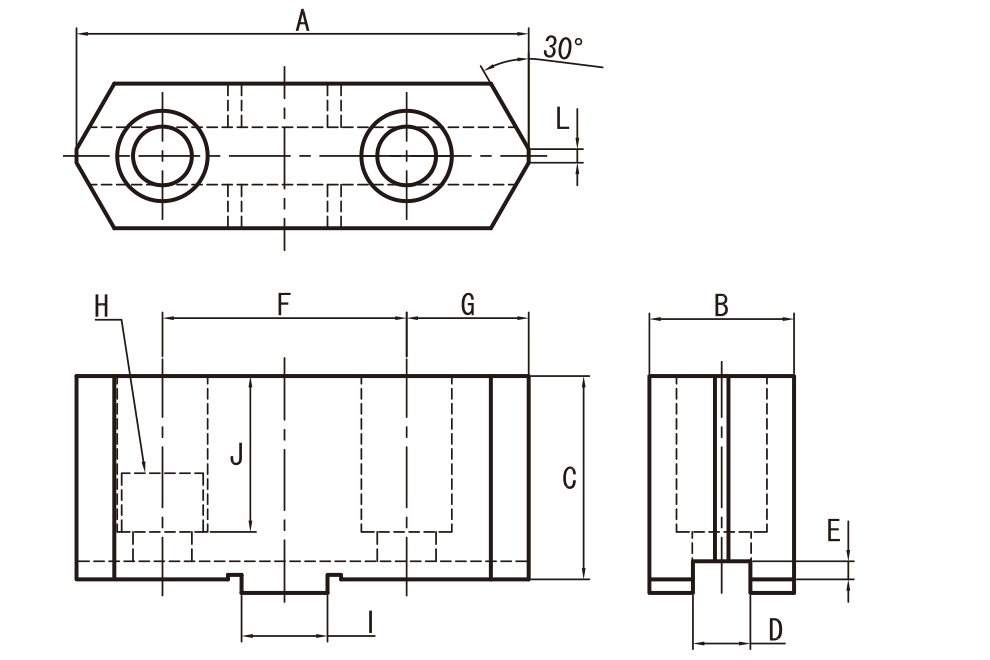

  • 参考図18
  • 鉄
  • 材質：S45C
この商品のお見積・注文は
こちらから
生爪形式 参考図 A B C D E F H I L
SK（小径） 6S H35 18 75 26 35 7.94 4 38.1 M8 12.7 3
7S H38 18 88 28 38 7.94 4 44.45 M10 12.7 3
9S H45 18 100 32 45 12.7 4 54 M12 19.02 3
10S H49 18 110 35 49 12.7 4 54 M12 19.02 3
12S H51 18 125 40 51 12.7 4 63.5 M12 19.02 3
生爪形式 参考図 A B C D E F H I L
生爪形式 SK（小径）
6S 7S 9S 10S 12S
H
35		 H
38		 H
45		 H
49		 H
51
参考図 18 18 18 18 18
A 75 88 100 110 125
B 26 28 32 35 40
C 35 38 45 49 51
D 7.94 7.94 12.7 12.7 12.7
E 4 4 4 4 4
F 38.1 44.45 54 54 63.5
H M8 M10 M12 M12 M12
I 12.7 12.7 19.02 19.02 19.02
L 3 3 3 3 3

  • 参考図1

この商品のお見積・注文は
こちらから
北川用生爪・ジョーナット一覧へ戻る

標準生爪にはない高爪・幅広生爪・円形親子爪・円形生爪もRikオリジナル生爪にて承ります。
また、Rikオリジナル生爪チャック共用表にない規格は、特殊別作生爪として承りますので、まずは見積依頼をお願い致します。
