生爪成形の段取時間を
大幅短縮できる！

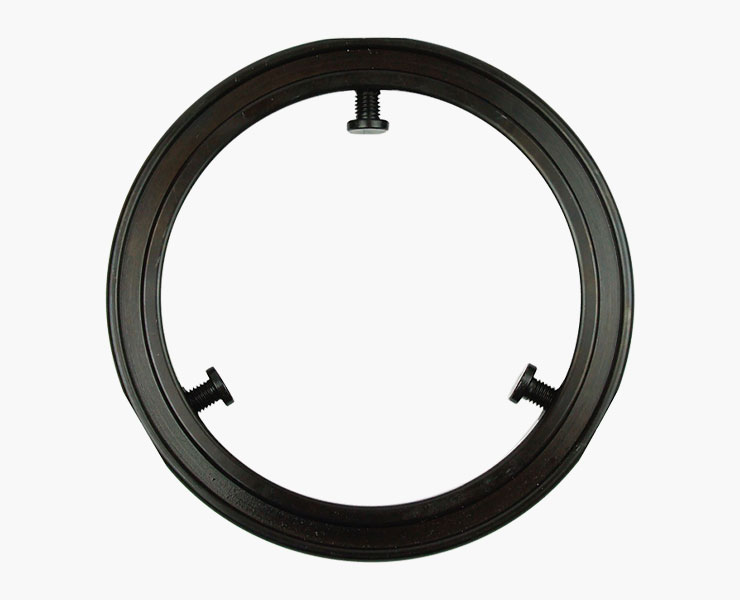

チャックアシスト
内張タイプ
外形把握の為、干渉範囲が少なく自由に加工できる。
【チャックアシスト価格】
| 6インチ用 | 22,000円（税抜） |
|---|---|
| 8インチ用 | 30,500円（税抜） |
| 10インチ用 | 41,000円（税抜） |

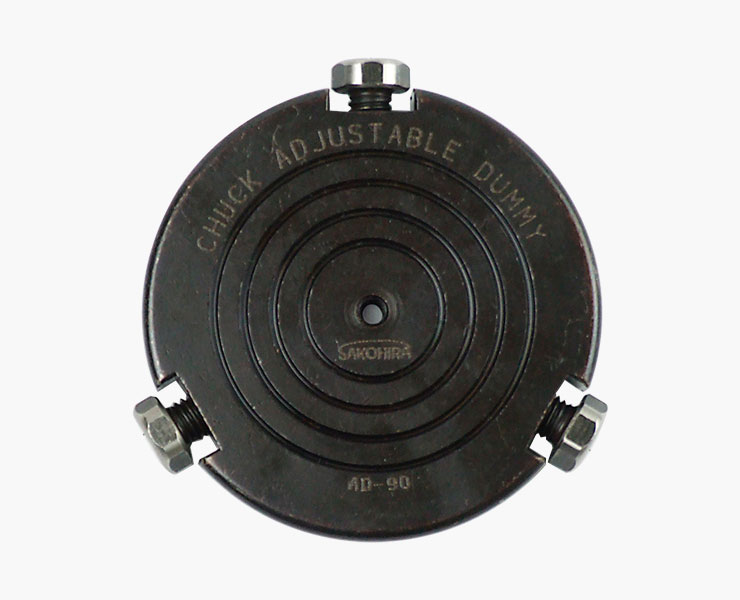

チャックAD
調節ネジでひとつのADで11mm調整可能。
※小径φ30～製作可能です。
（調節範囲は5mmになります）
その他別作対応致します。お気軽にお尋ねください。
【チャックAD価格（5個1セット）】
標準価格24,000円（税抜）
| サイズ | 50φ | 60φ | 70φ | 80φ | 90φ |
|---|---|---|---|---|---|
| 適用寸法 （mm） |
50～60 | 60～70 | 70～80 | 80～90 | 90～100 |
チャックAD使用にあたって
生爪を成形して使用した後、一度チャックから生爪を取り外して、再度その生爪を使用する際、そのまま取り付けただけでは精度が出ません。精度を出す為に、再加工が必要となります。
再加工する為のダミーは、前回使用したダミーよりも小さいものでないと生爪を追加工することができません。通常ダミーでは、サイズ調整ができない為、サイズ毎に何種類ものダミーを準備しなくてはなりません。チャックADは調節機能がある為、ある程度のサイズの範囲を1つのダミーでカバーできます。

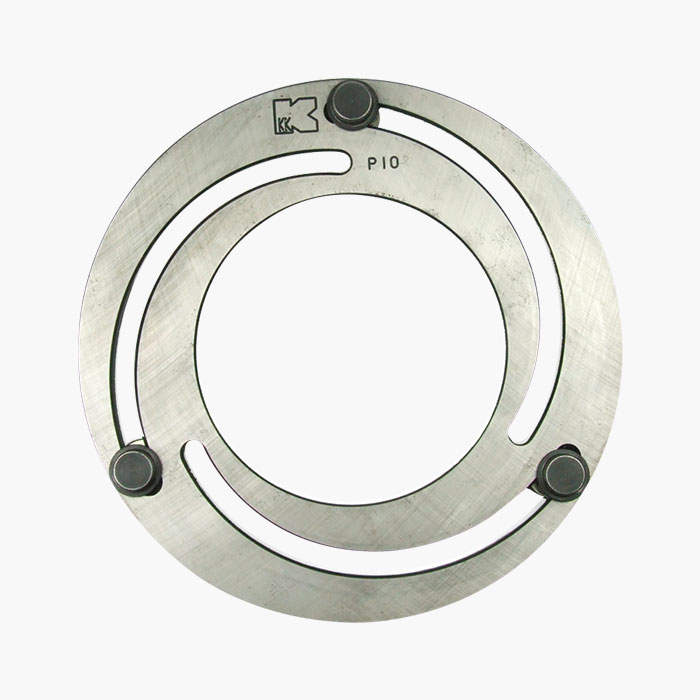

チャックメイト
貫通成形の手間が省けて簡単。
【パワーチャックメイト価格】
| パワー チャック （インチ） |
チャック メイト 型番 |
A （外径） |
B （加工範囲） |
C （厚み） |
D （溝幅） |
E （中心までの ピッチ） |
F （ストローク） |
G （止めピン 呼び径） |
価 格 |
|---|---|---|---|---|---|---|---|---|---|
| 5 | P5 | 145 | ～65 | 10 | 8 | 42 | 20 | 13.5 | 20,200円（税抜） |
| 6 | P6 | 170 | ～85 | 10 | 8 | 54 | 21 | 14・17 | 22,800円（税抜） |
| 8 | P8 | 220 | ～115 | 12 | 10 | 71 | 26 | 17・19 | 29,400円（税抜） |
| 10 | P10 | 260 | ～148 | 12 | 10 | 88 | 29 | 20・22 | 35,200円（税抜） |
| 12 | P12N | 310 | ～185 | 12 | 10 | 108 | 33 | 23・25 | 47,800円（税抜） |
| 15 | P15 | 389 | ～230 | 16 | 14 | 131 | 48 | 32 | 67,000円（税抜） |
| パワーチャック（インチ） | 5 | 6 | 8 |
|---|---|---|---|
| チャックメイト型番 | P5 | P6 | P8 |
| A（外径） | 145 | 170 | 220 |
| B（加工範囲） | ～65 | ～85 | ～115 |
| C（厚み） | 10 | 10 | 12 |
| D（溝幅） | 8 | 8 | 10 |
| E（中心までのピッチ） | 42 | 54 | 71 |
| F（ストローク） | 20 | 21 | 26 |
| G（止めピン呼び径） | 13.5 | 14・17 | 17・19 |
| 価 格（税抜） | 20,200円 | 22,800円 | 29,400円 |
| パワーチャック（インチ） | 10 | 12 | 15 |
|---|---|---|---|
| チャックメイト型番 | P10 | P12N | P15 |
| A（外径） | 260 | 310 | 389 |
| B（加工範囲） | ～148 | ～185 | ～230 |
| C（厚み） | 12 | 12 | 16 |
| D（溝幅） | 10 | 10 | 14 |
| E（中心までのピッチ） | 88 | 108 | 131 |
| F（ストローク） | 29 | 33 | 48 |
| G（止めピン呼び径） | 20・22 | 23・25 | 32 |
| 価 格（税抜） | 35,200円 | 47,800円 | 67,000円 |
【スクロールチャックメイト価格】
| パワー チャック （インチ） |
チャック メイト 型番 |
A （外径） |
B （加工範囲） |
C （厚み） |
D （溝幅） |
E （中心までの ピッチ） |
F （ストローク） |
G （止めピン 呼び径） |
価 格 |
|---|---|---|---|---|---|---|---|---|---|
| 7 | S7 | 230 | ～115 | 12 | 10 | 70 | 35 | 7 | 30,400円（税抜） |
| 9 | S9 | 270 | ～148 | 10 | 10 | 85 | 40 | 19・20 | 36,600円（税抜） |
| パワーチャック（インチ） | 7 | 9 |
|---|---|---|
| チャックメイト型番 | S7 | S9 |
| A（外径） | 230 | 270 |
| B（加工範囲） | ～115 | ～148 |
| C（厚み） | 12 | 10 |
| D（溝幅） | 10 | 10 |
| E（中心までのピッチ） | 70 | 85 |
| F（ストローク） | 35 | 40 |
| G（止めピン呼び径） | 17 | 19・20 |
| 価 格（税抜） | 30,400円 | 36,600円 |
【その他 価格】
| 止めピンセット（3本） | 6,300円（税抜） | P12N用止めピンセット | 8,800円（税抜） | P15用止めピンセット | 16,500円（税抜） |
|---|
| 止めピンセット（3本） | 6,300円（税抜） |
|---|---|
| P12N用止めピンセット | 8,800円（税抜） |
| P15用止めピンセット | 16,500円（税抜） |
選別方法
- 【1】Pタイプ（パワーチャック用）かSタイプ（スクロールチャック用）かを選びます。
- 【2】使用するチャックサイズを確認します。
- 【3】チャックメイトにセットする3本の止めピンサイズを適合表にて確認します。
（適合表に記載されていない場合はお手数ですが、必ず生爪座グリ穴径サイズを測定して下さい。）
【北川パワーチャック】
| パワーチャック | チャックメイト 適用型式 |
|
|---|---|---|
| 型式 | インチ | |
| B.BA B200 BB200 B200A BL200 HOH N. NA.NL UVE AS. BS300(A) HJ(A). HLA HO(B.S) |
5 | P5-14 |
| 6 | P6-17 | |
| P6-19（=UVE) | ||
| 8 | P8-19 | |
| 10 | P10-19 | |
| 12 | P12N-22 | |
| P12N-25 B(B)200 B200A.BL200 |
||
| 15 | P15-32 | |
【日鋼パワーチャック】
| パワーチャック | チャックメイト 適用型式 |
|
|---|---|---|
| 型式 | インチ | |
| LA. LB. GO HF. MO HDM. HWB |
5 | P5-14 |
| 6 | P6-17 | |
| 8 | P8-17 | |
| 10 | P10-20 | |
| 12 | P12N-20 | |
| MAC | 6 | P6-17 |
| 8 | P8-19 | |
| 10 | P10-25 | |
| 12 | P12N-25 | |
【松本パワーチャック】
| パワーチャック | チャックメイト 適用型式 |
|
|---|---|---|
| 型式 | インチ | |
| ZA. Z. H ZLA. HXA HA. HH(AA) SH. HX. ZA-0 |
5 | P5-14 |
| 6 | P6-14 | |
| 8 | P8-19 | |
| 10 | P10-19 | |
| 12 | P12N-23 | |
| U | 8 | P7-17 |
| 10 | P9-19 | |
【豊和パワーチャック】
| パワーチャック | チャックメイト 適用型式 |
|
|---|---|---|
| 型式 | インチ | |
| HO1MA HO23M H3KT HO (1.2.7.12.23) |
5 | P5-14 |
| 6 | P6-17 | |
| 8 | P8-19 | |
| P8-17（=HO23M） | ||
| 10 | P10-19 | |
| 12 | P12N-22 | |
| P12N-25（=H3KT） | ||
| 15 | P15-32 | |
| HO22M HO27M HO37M HO (6. 11. 16. 21. 22. 27. 37) |
5 | P5-14 |
| 6 | P6-17 | |
| 8 | P8-19 | |
| 10 | P10-22 | |
| 12 | P12N-25 | |
| 15 | P15-32 | |
| HO32M HO(32) |
6 | P6-14 |
| 8 | P8-17 | |
| 10 | P10-19 | |
| 12 | P12N-22 | |
【北川・ソール・ビクタースクロールチャック】
| スクロールチャック | チャックメイト 適用型式 |
|
|---|---|---|
| 型式 | インチ | |
| 【北川】 【ソール】 【ビクター】 |
7 | S7-17 |
| 8 | S7-17 | |
| 9 | S9-19 | |
※寸法の違う止めピンをご希望の際は別途ご注文下さい。
