北川Nシリーズ
油圧・エアーチャック用生爪
- 参考図1
- 鉄
- 材質：S45C
| 生爪形式 | 参考図 | A | B | C | D | E | F | G | H | L | M | N | セレーション | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 北川N | 15 | H60 | 1 | 135 | 50 | 60 | 25.5 | 5 | 43 | 66 | M20 | - | 1.5 | ||
| H110 | 110 | ||||||||||||||
| 生爪形式 | 参考図 | A | B | C | D | E | F | G | H | L | M | N | セレーション | ||
| 生爪形式 | 北川N | |
|---|---|---|
| 15 | ||
| H60 | H110 | |
| 参考図 | 1 | |
| A | 135 | |
| B | 50 | |
| C | 60 | 110 |
| D | 25.5 | |
| E | 5 | |
| F | 43 | |
| G | 66 | |
| H | M20 | |
| L | - | |
| M | ||
| N | ||
| セレーション | 1.5 | |

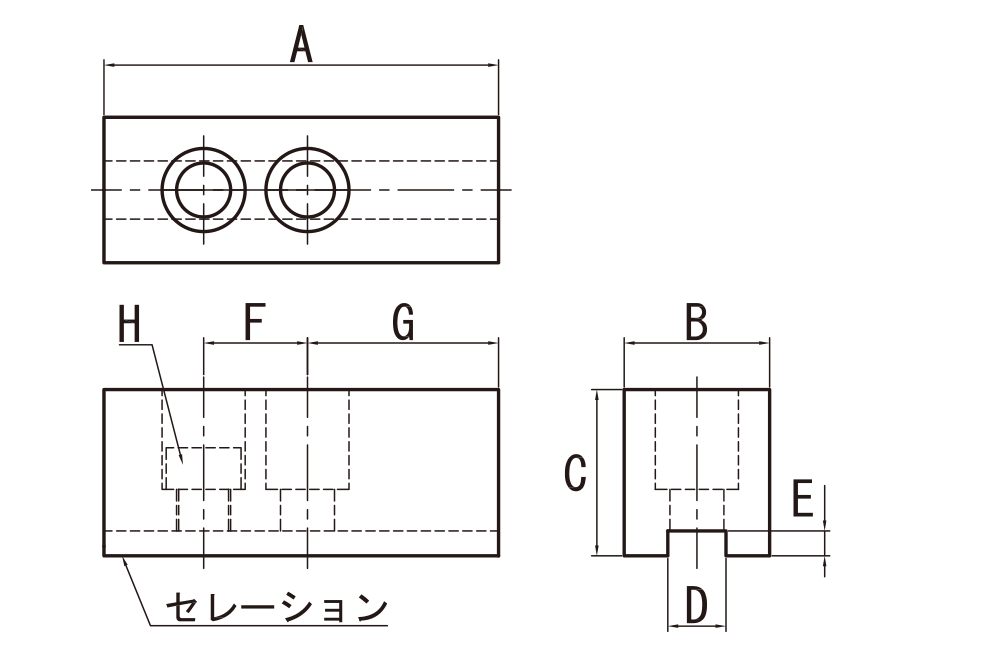

参考図1
標準生爪にはない高爪・幅広生爪・円形親子爪・円形生爪もRikオリジナル生爪にて承ります。
また、Rikオリジナル生爪チャック共用表にない規格は、特殊別作生爪として承りますので、まずは見積依頼をお願い致します。
