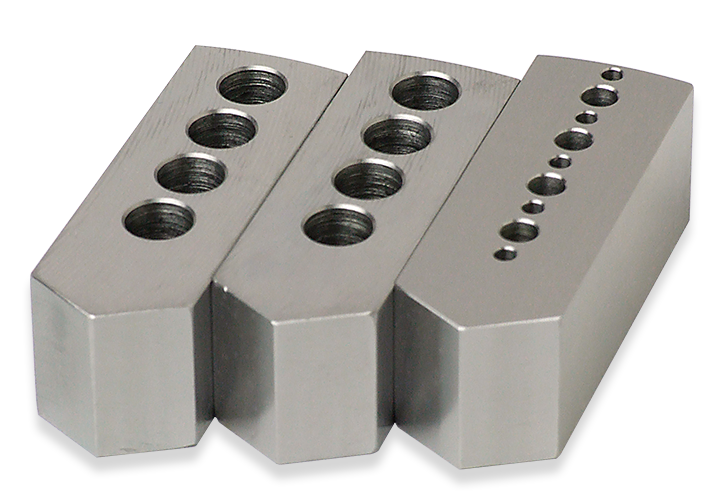

KPC6-1Sシリーズ
油圧・エアーチャック用生爪
- 参考図7
- 鉄
- 材質：S45C
| 生爪形式 | 参考図 | A | B | C | G | |
|---|---|---|---|---|---|---|
| KPC6-1S | H19 | 7 | 73.4 | 25 | 19 | 25.95 |
| H25 | 7 | 73.4 | 25 | 25 | 25.95 | |
| H38 | 7 | 73.4 | 25 | 38 | 25.95 | |
| H51 | 7 | 73.4 | 25 | 51 | 25.95 | |
| 生爪形式 | 参考図 | A | B | C | G | |
| 生爪形式 | KPC6-1S | |||
|---|---|---|---|---|
| H19 | H25 | H38 | H51 | |
| 参考図 | 7 | 7 | 7 | 7 |
| A | 73.4 | 73.4 | 73.4 | 73.4 |
| B | 25 | 25 | 25 | 25 |
| C | 19 | 25 | 38 | 51 |
| G | 25.95 | 25.95 | 25.95 | 25.95 |

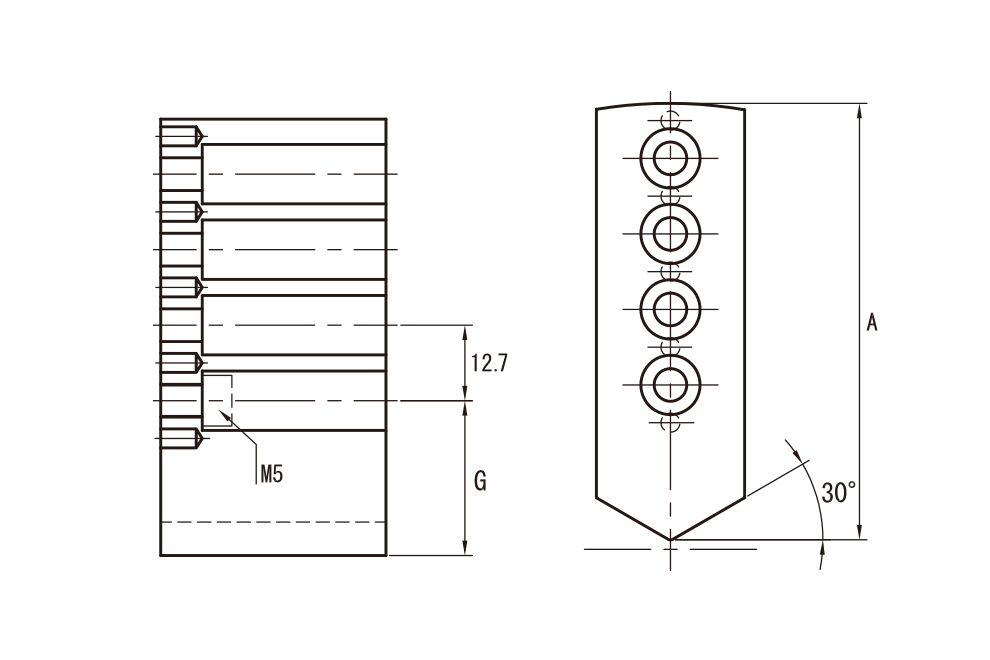

参考図7
標準生爪にはない高爪・幅広生爪・円形親子爪・円形生爪もRikオリジナル生爪にて承ります。
また、Rikオリジナル生爪チャック共用表にない規格は、特殊別作生爪として承りますので、まずは見積依頼をお願い致します。
